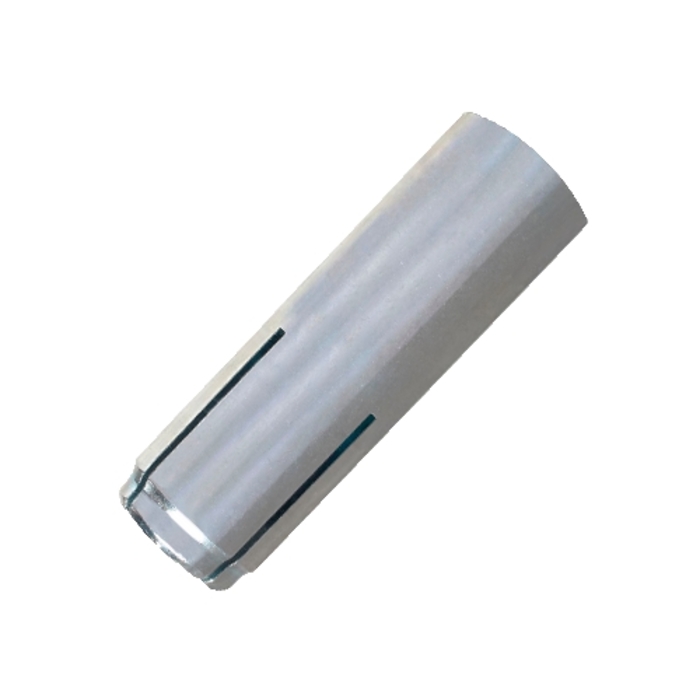

ANCLAJE DROP IN
Código: 4698 Ref: 51015001
Descripcion
Los anclajes Drop-In son internamente roscados, de deformación controlada con un tapón de expansión preensamblado, adecuados para aplicaciones de montaje a ras en materiales de base sólida. El anclaje se fija por la conducción del tapón de expansión hacia la parte inferior del anclaje con la herramienta de ajuste
Material
acero al carbono e inoxidable
(DIA37S y DIA50S disponibles solamente en acero al carbono,
enchapado en zinc)
Modo de uso
* Perfore un agujero en el material base usando la broca de carburo de diámetro apropiado, como se especifica en la tabla. Perfore el agujero a la profundidad de empotramiento especificada más 1/8 pulg para obtener un montaje a ras. Limpie el agujero con aire comprimido. Las instalaciones sobre cabeza no necesitan limpieza con soplador. Los agujeros de tamaño excedido dificultarán el sentamiento del anclaje y reducirán la capacidad de carga de anclaje.
* Inserte el anclaje designado en el agujero. Golpee con un martillo hasta que quede a ras contra la superficie.
* Usando la herramienta de ajuste Drop-In indicada , conduzca el tapón expansivo hacia la parte inferior del anclaje hasta que el hombro de la herramienta de ajuste haga contacto con la parte superior del anclaje.
* El roscado mínimo comprometido debe ser igual al diámetro nominal del inserto roscado.
